本系列编码器采用无透镜光路设计，内部集成蓝光LED和细分器，码盘自带绝对式编码与增量式编码，结合了绝对编码器直接定位与增量编码器高分辨的优点，掉电重启能立即提供高分辨率位置信息，位置分辨率最高可达12.5nm，支持码盘定制开发。自带ABZ,SIN/COS,SSI,SPI信号接口，可灵活选用一种或多种接口。

具有自动校准功能，能补偿同心度误差，误差参数储存在编码器自带的非易失性存储器里面，宽松的安装公差便于编码器安装与对齐。


编码器组成

微信图片_20230928163819.png  微信图片_20230928163807.png  image.png

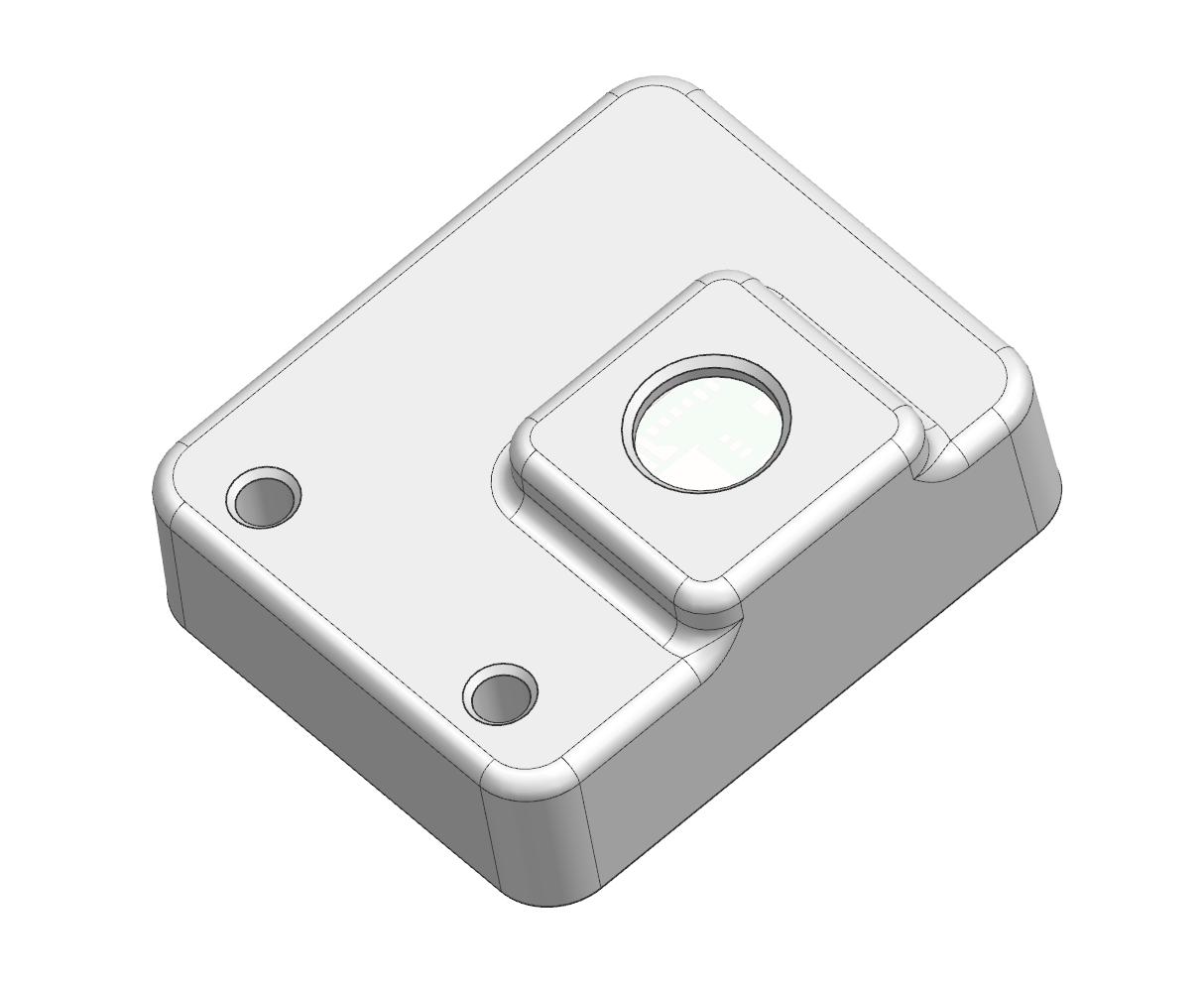

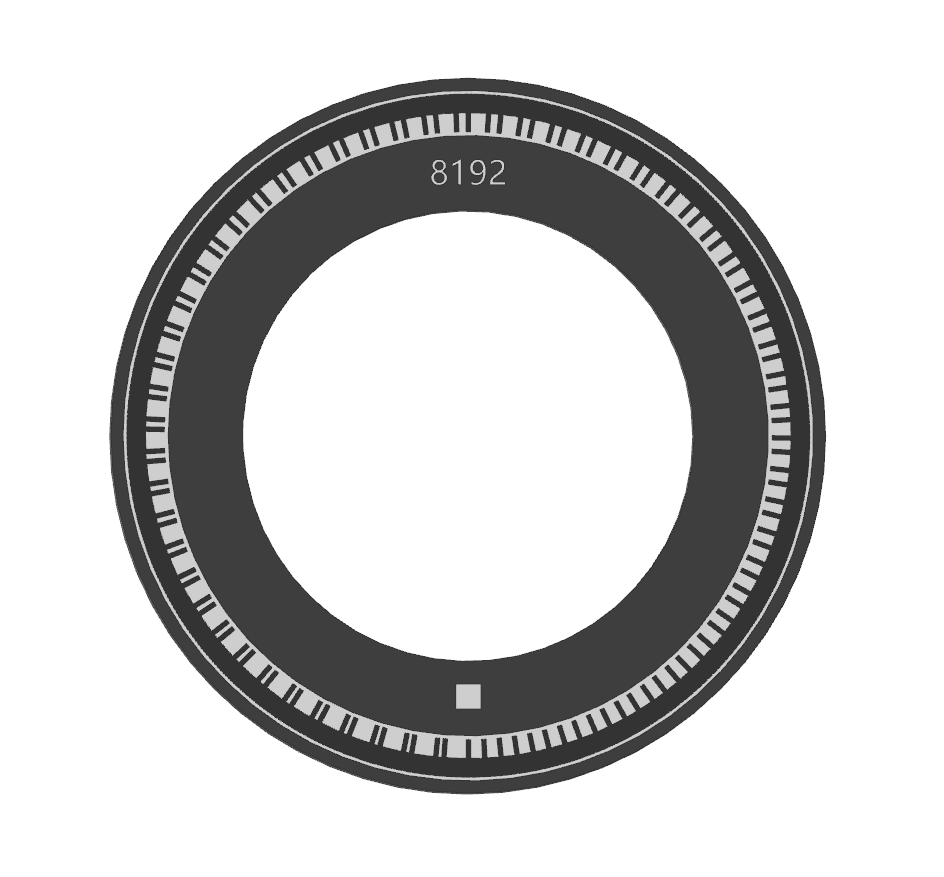

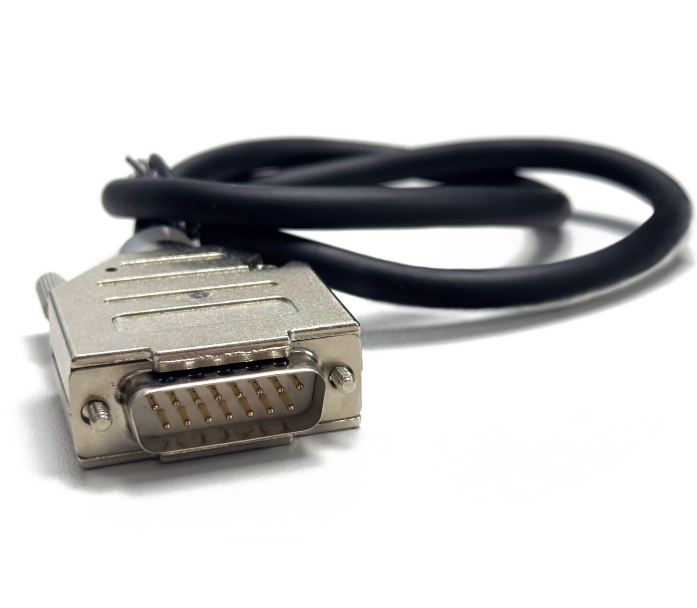

                         码盘                                                               读头                                                      细分器
